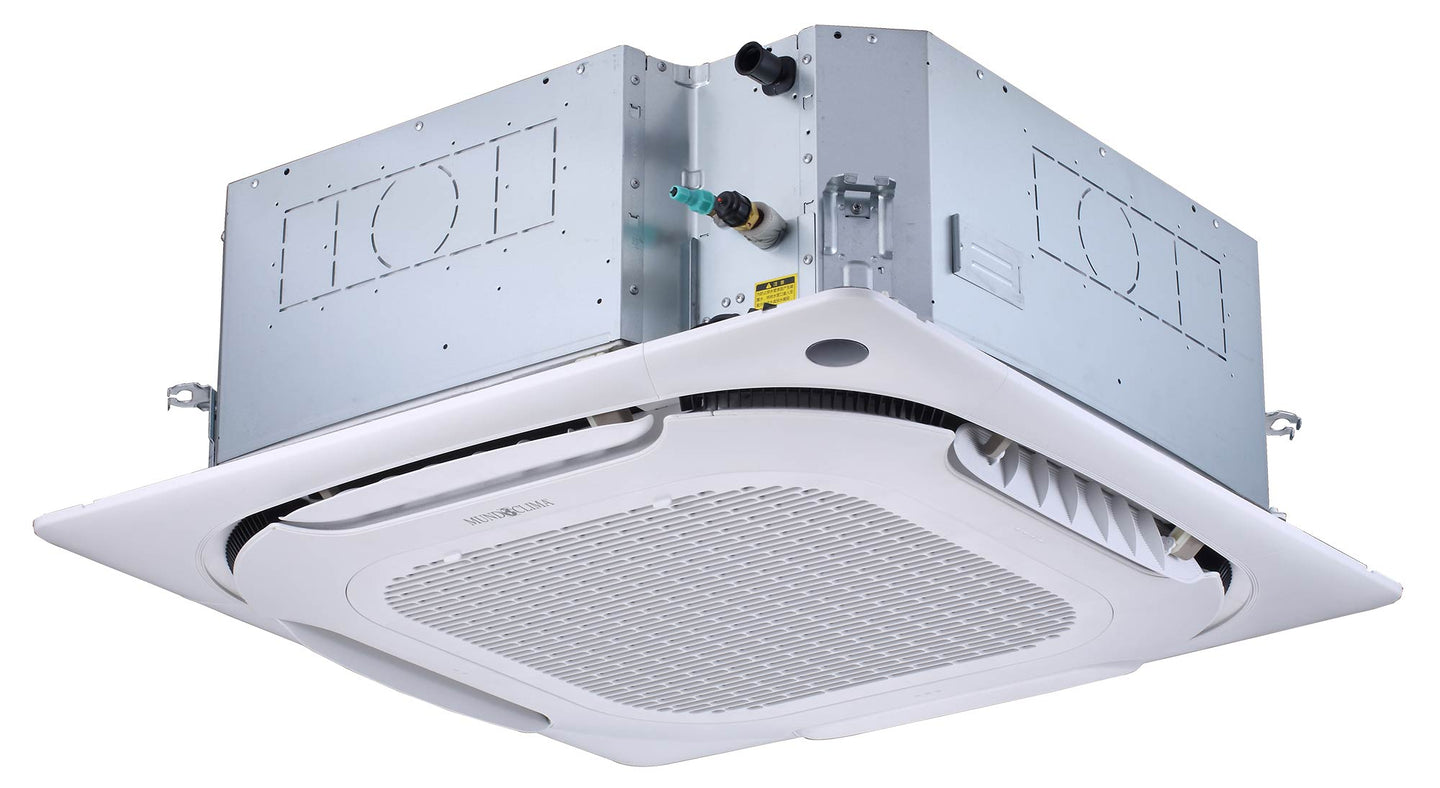

VRF-Kassetten-Innengerät 4-Wege MUNDOCLIMA V8 MVD-71Q4N18 | R410A/R32 | Kühlen 7,1 kW / Heizen 8,0 kW | 840×840 mm Panel | 230V

SKU CL23710

Vorrätig 5 auf Lager

: €1.169,90

Modell: CL23710

Produktvarianten

Menge

Lieferung in 1-3 Werktagen

Wir garantieren blitzschnelle Lieferung Ihrer Klimaanlage, denn wir arbeiten nur mit den renommiertesten Spediteuren zusammen. Verlassen Sie sich auf uns für eine schnelle und zuverlässige Zustellung direkt an Ihre Haustür.

5 Jahre Hersteller Garantie

Mit jedem Kauf bieten wir Ihnen eine fünfjährige Herstellergarantie, die Ihnen langfristige Zuverlässigkeit und Vertrauen in unsere Produkte garantiert. Ihre Zufriedenheit und Sicherheit stehen bei uns an erster Stelle.

Expertenberatung

Bei uns erhalten Sie nicht nur hochwertige Klimaanlagen und Wärmepumpen – als Dienstleister bieten wir auch individuelle Expertenberatung an. Unsere Fachleute stehen Ihnen zur Seite, um die perfekte Lösung für Ihre Bedürfnisse zu finden und alle Fragen rund um Installation und Betrieb zu beantworten.

Produkt Beschreibung

VRF-Kassetten-Innengerät MUNDOCLIMA MVD-71Q4N18 – 4-Wege, 7,1 kW / 8,0 kW, R410A/R32, 950×950 mm Panel

Leistungsstarke 4-Wege-VRF-Kassette für Räume bis ca. 70 m² – 7 Lüfterstufen, Silent-Betrieb ab 29 dB(A), integrierte Kondensatpumpe (1.200 mm), dual-kompatibel mit R410A und R32. Großes Panel 950×950 mm für ältere Deckenöffnungen bis 1.000×1.000 mm.

R410A & R32 dual-kompatibel 4-Wege 360° VRF-Kassette 7 Lüfterstufen Panel 950×950 mm Kondensatpumpe 1.200 mm 230V 1-phasig V8 / V8M kompatibel

Leistungs-Kennzahlen auf einen Blick

Kühlleistung

7,1 kW

Ventilator 31 W

Heizleistung

8,0 kW

Ventilator 27,3 W

Max. Luftdurchsatz

1.000

m³/h (Stufe 1)

Silent-Modus

dB(A) (Stufe 7)

Kondensatpumpe

1.200

mm Förderhöhe

Raumgröße

~70

m² empfohlen

Highlights & Besondere Funktionen

Dual-Kältemittel R410A & R32

Einzigartiger Vorteil: Das Gerät ist sowohl mit R410A- als auch mit R32-VRF-Außeneinheiten kompatibel – ideal für Erweiterungen bestehender Anlagen und neue Projekte gleichermaßen.

7 Lüfterstufen

658 bis 1.000 m³/h in 7 Stufen – präzise Anpassung an den Raumbedarf für optimalen Komfort bei minimalem Energieverbrauch.

Großes Panel 950×950 mm

Panel T-MBQ4-01E1 (950×53×950 mm) deckt auch ältere Deckenöffnungen bis 1.000×1.000 mm ab – ideal für Renovierungsprojekte ohne aufwändige Deckenarbeiten.

Integrierte Kondensatpumpe

Max. Förderhöhe 1.200 mm mit Ø 25 mm Ablauf – flexibler Einbau auch ohne natürliches Gefälle in jedem Deckenhohlraum.

Frischluftanschluss Ø 105 mm

Optionaler Außenluftanschluss für direkte Frischluftzufuhr – besonders wertvoll für Konferenzräume, Praxen und öffentliche Bereiche.

230V Direktanschluss

Stromversorgung direkt an der Inneneinheit (230V / 1N / 50 Hz) – unabhängig von der Außeneinheit, kein Drehstromanschluss notwendig.

Abgeschirmtes VRF-Buskabel

3×0,75 mm² abgeschirmtes Verbindungskabel für störungsfreie VRF-Kommunikation zwischen Innen- und Außeneinheit.

Minimaler Eigenverbrauch

Nur 31 W (Kühlen) / 27,3 W (Heizen) Ventilatorverbrauch – der Kompressorverbrauch wird vollständig von der Außeneinheit übernommen.

Luftdurchsatz & Schallpegel nach Stufe

Stufe	Luftdurchsatz (m³/h)	Schalldruckpegel (dB(A))	Schallleistung (dB(A))
1 (Max.)	1.000	37	51
2	943	36	50
3	886	34	49
4	829	33	48
5	772	32	47
6	715	30	46
7 (Silent)	658	29	46

Technische Daten

Artikelnummer

CL23710

Modell

MVD-71Q4N18

Serie / Typ

V8 – 4-Wege-Kassette, VRF

Kühlleistung
7,1 kW

Kälteverbrauch (Ventilator)

31 W

Heizleistung
8,0 kW

Heizverbrauch (Ventilator)

27,3 W

Luftdurchsatz (7 Stufen)

658 – 1.000 m³/h

Schalldruckpegel (min – max)

29 – 37 dB(A)

Schallleistungspegel (min – max)

46 – 51 dB(A)

Panel

T-MBQ4-01E1 (950 × 53 × 950 mm)

Abmessungen Gehäuse (B × H × T)

840 × 246 × 840 mm

Gewicht

22 kg

Kondensatanschluss

Ø 25 mm

Max. Kondensatförderhöhe

1.200 mm

Frischluftanschluss

Ø 105 mm (optional)

Kälteleitung Flüssigkeit
Ø 3/8" (9,52 mm)

Kälteleitung Gas
Ø 5/8" (15,88 mm)

Kältemittel

R410A / R32 (dual-kompatibel)

Stromversorgung

230V / 1N / 50 Hz

Anschlusskabel Inneneinheit

2×2,5 + T mm² (bei L < 20 m)

Verbindungskabel (VRF-Bus)

3×0,75 mm² (abgeschirmt)

⚠ Wichtige Hinweise für Planung & Installation:

Ausschließlich VRF-kompatibel: Dieses Innengerät ist nur mit MUNDOCLIMA MVD V8/V8M VRF-Außeneinheiten kompatibel – kein Betrieb an Multisplit- oder 1x1-Außeneinheiten möglich.

Kälteleitungen Ø 3/8" / Ø 5/8": Deutlich größer als Multisplit-Leitungen – bei Planung und Rohrleitungsführung beachten. Keine Verwechslung mit Multisplit-Innengeräten.

Separater Stromanschluss: Die Inneneinheit benötigt einen eigenen 230V-Anschluss (2×2,5 + T mm²) – unabhängig von der Außeneinheit.

VRF-Buskabel abgeschirmt: 3×0,75 mm² abgeschirmtes Kabel für die VRF-Kommunikation ist zwingend erforderlich – kein Ersatz durch nicht abgeschirmte Leitungen.

Planung & Auslegung: Ausschließlich durch zertifizierten VRF-Fachbetrieb. Die Integration in das VRF-System muss mit geeigneter Planungssoftware ausgelegt werden.

Hinweis zur Dual-Kältemittel-Kompatibilität:
Das Gerät ist sowohl für R410A- als auch für R32-VRF-Anlagen zugelassen. Bei Einsatz in R32-Systemen gelten die spezifischen Sicherheitsvorschriften für brennbare Kältemittel (Klasse A2L) – der Installationsraum muss entsprechend bewertet und dokumentiert werden. Die verwendete Kältemittelmenge im Gesamtsystem ist gemäß F-Gas-Verordnung zu dokumentieren.
